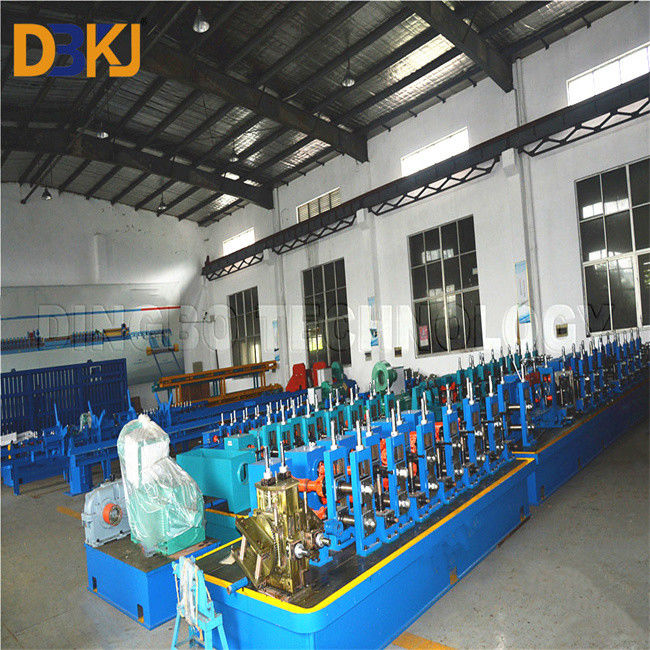

Blue Tube Mill Line untuk 380V 50Hz 3phase Tegangan dan Kondisi Baru
Deskripsi produk:
Sebuah pabrik tabung adalah bagian penting dari peralatan industri yang digunakan dalam produksi dan pembuatan berbagai produk tabung, termasuk pipa dan tabung.Mesin khusus ini memainkan peran penting dalam proses pembuatan tabung, yang melibatkan transformasi strip datar atau kumparan logam menjadi bentuk silinder dan pengelasan tepi bersama-sama untuk menciptakan tabung tanpa jahitan atau las.
Fungsi utama pabrik tabung adalah menyediakan mesin yang diperlukan untuk membentuk, pengelasan, dan ukuran tabung.Proses ini sangat penting untuk menghasilkan tabung berkualitas tinggi dan tahan lama yang memenuhi berbagai tujuan industri dan komersial.
Pabrik tabung dilengkapi dengan teknologi canggih dan instrumen presisi untuk memastikan produksi tabung yang tepat dan efisien.memungkinkan produksi tabung dalam berbagai ukuran, bentuk, dan bahan untuk memenuhi beragam kebutuhan industri yang berbeda.
Singkatnya, pabrik tabung adalah peralatan penting untuk produksi pipa dan tabung yang digunakan dalam berbagai industri.Mereka menggunakan teknologi canggih untuk membentuk dan mengelas strip logam menjadi tabung tanpa jahitan atau las, membuat mereka bagian integral dari proses manufaktur tabung.Mesin pembuatan pipa DB60 efisiensi tinggi dengan fungsi sistem kontrol PLC
Gambar profil untuk desain
Fitur:
Uncoiler:
Langkah awal dalam proses pembuatan tabung adalah uncoiler. Mesin ini bertanggung jawab untuk membuka dan memberi makan kumparan bahan baku, biasanya baja, ke pabrik tabung.Bahan ini biasanya dalam bentuk strip datar atau kumparan.
Akumulator strip:
Beberapa pabrik tabung menggunakan akumulator strip untuk memastikan pasokan bahan terus menerus ke bagian pembentuk.bahkan ketika ada gangguan dalam proses makan.
Bagian pembentukan:
Bagian pembentuk pabrik tabung mencakup serangkaian rol dan alat yang secara bertahap membentuk strip datar menjadi profil tabung yang diinginkan.Hal ini dapat dicapai melalui berbagai proses seperti pembentukan gulung atau lentur terus menerus. tepi terbentuk strip dibawa bersama-sama untuk menciptakan bentuk tabung.
Bagian pengelasan:
Di bagian pengelasan, tepi bentuk tabung digabungkan melalui proses pengelasan.dapat digunakan tergantung pada faktor seperti jenis bahan dan ketebalan.
Bagian pendingin:
Setelah pengelasan, tabung yang baru terbentuk melewati bagian pendingin untuk mengeraskan las dan menurunkan suhu tabung.
Bagian Ukuran:
Bagian ukuran menggunakan rol tambahan atau mati untuk mencapai dimensi akhir dan kebulatan tabung.
Pemotongan dan Finishing:
Setelah ukuran, tabung dipotong ke panjang yang diinginkan dengan menggunakan gergaji pemotongan atau mekanisme pemotongan lainnya.dapat dilakukan untuk memenuhi kebutuhan pelanggan tertentu.
Pengujian dan Inspeksi:
Kontrol kualitas adalah aspek penting dari proses manufaktur tabung.dapat digunakan untuk memastikan integritas dan kualitas tabung.
Aliran Kerja
Raw material - Material feeding - Shearing and butt welding - Material storing Accumulator –Feeding- Material flattening - Roll forming - Seam direction guiding - Extruding - High frequency induction welding - Welding burr removing - Water cooling - Pipe sizing –Straightening - Computerized saw cutting - Pipe automatic unloading (Packing) - Checking and collecting
Parameter Produk
| Raw mateRial |
Koil baja karbon, koil baja galvanis, koil baja panas atau dingin lainnya. |
| |
Lebar baja strip |
50 - 240 mm |
| |
Ketebalan baja strip |
1 ′′ 3,0 mm |
| Ukuran pipa |
Diameter luar pipa bulat |
Φ19 - Φ76mm |
| |
Ketebalan pipa bulat |
1 ️ 3,0 mm |
| |
Ukuran pipa persegi panjang |
32x32mm
38x38mm
44x44mm
52x52mm 63.5x63.5mm
|
| |
Ketebalan pipa persegi panjang |
1.5 - 2.3mm |
| Metode pengelasan kekuatan pengelasan induksi |
Pengelasan induksi frekuensi tinggi, 200Kw |
| Kecepatan produksi |
20- 100m/menit (kecepatan terbatas tergantung pada ukuran pipa dan ketebalan) |
| Kekuatan motor |
Tegangan: AC 380V±10% |
| |
Fase: Tiga fase |
| |
Frekuensi: 50HZ±1,0% |
| Kekuatan Kontrol |
Tegangan: AC 220V ± 10% |
| |
Fase: Fase tunggal |
| |
Frekuensi: 50HZ±1,0% |
| Total Daya |
200KW + 5,5KW + 18,5KW + 15KW + 3KW = 242KW |
Gambar
Aplikasi
Produk pabrik tabung banyak digunakan dalam proyek pasokan air, industri petrokimia, industri kimia, industri tenaga listrik, irigasi pertanian, dan konstruksi perkotaan.Untuk transportasi cairan, dapat digunakan untuk pasokan air dan drainase; untuk transportasi gas dapat gas, uap, gas minyak bumi cair; untuk tujuan struktural: pipa tumpukan, jembatan; pipa untuk dermaga, jalan,struktur bangunan, dll.
FAQ
1. T: Berapa masa garansi? (24 jam online)
Periode garansi 12 bulan, dimulai dari tanggal sukses pemasangan dan persiyapan peralatan di lokasi pemasangan Pembeli.Selama yang semua bagian rusak karena masalah kualitas akan diganti secara gratis.
2P: Apakah Anda memiliki instalasi dan layanan persiyapan?
A:Jika pembeli datang ke pabrik kami untuk memeriksa, pelatihan untuk memasang dan mengoperasikan disediakan secara tatap muka. Jika tidak, manual dan video disediakan untuk menunjukkan cara memasang dan mengoperasikan.
B:Jika pembeli membutuhkan kami akan mengirim teknisi ke situs pembeli untuk melakukan instalasi dan komisi dan pelatihan.
C: biaya instalasi dan pengoperasian:Seorang insinyur akan mengunjungi bengkel pembeli untuk instalasi, komisi dan pelatihan. pembeli harus membayar USD100 per hari dan biaya visa, biaya tiket pesawat, akomodasi dan makanan, komunikasi yang diperlukan,dll.
(Biasanya, butuh sekitar seminggu untuk dipasang)
3P:Apa yang kaulayanan purna jualLayanan?
Kami menyediakan layanan online 24 jam untuk pelanggan kami.
Dan kami dengan senang hati memberikan saran dan juga memiliki teknisi terampil yang tersedia untuk memelihara mesin di luar negeri untuk pelanggan' bengkel jika diperlukan.
4P: Berapa waktu pengiriman Anda?
Biasanya kita bisa menyelesaikan produksi dan pengujian dalam waktu 45-70 hari setelah menerima setoran.
5P: Kau perusahaan dagang atau pabrik?
Kami adalah produsen, dan kami mengekspor mesin kami sendiri.
6P: Apakah Anda menyediakan disesuaikanmesin?
Tentu, kami dapat mendesain mesin sesuai dengan persyaratan dan gambar profil yang Anda berikan.
7. P: Bagaimana untuk mengunjungi pabrik Anda?
Kami di kota Jiangyin, milik provinsi Jiangsu, dekat Shanghai.
tiba di Bandara Shanghai, kami bisa menjemputmu.
Bandara Pudong, sekitar 3 jam.
110 kilometer dari bandara Hongqiao, sekitar 2 jam; 125 kilometer dari pusat kota Shanghai sekitar 2 jam setengah.
Ini sangat nyaman. Tolong beritahu aku jika Anda telah memesan tiket
Jadi aku bisa mempersiapkan dan memesan hotel untukmu, kami akan mengatur mobil untuk menjemputmu.
Dengan kereta berkecepatan tinggi dari Shanghai ke Wuxi Timur (stasiun Wuxi Dong), setengah jam.
8. T: Bagaimana cara memesan?
Inquiry--- mengkonfirmasi gambar profil dan spesifikasi teknis dan harga--- mengkonfirmasi PI--- mengatur deposit atau L / C--- memulai produksi-- melakukan inspeksi--- Pengiriman
9T: Sertifikat apa yang Anda miliki?
Kami memiliki sertifikat CE dan ISO.
10. P:Apa syarat pembayaranmu?
Pembayaran pertama: 40% T/T, pembayaran kedua: 60% T/T, setelah inspeksi berhasil di bengkel penjual, dan sebelum pengiriman.
11.P:Apa yang bisa Anda lakukan jika mesin rusak?
Kami memiliki masa garansi 12 bulan, jika bagian yang rusak tidak dapat diperbaiki, kami akan mengirim bagian baru untuk mengganti yang rusak secara gratis. Tetapi jika masa garansi berakhir, Anda perlu membayar biaya ekspres.Kami dapat menyelesaikan masalah melalui negosiasi dan memberikan dukungan teknis untuk seluruh hidup peralatan .
